Anleitung: So einfach tauschen Sie das kompatible Ersatz-Frontcover an Ihrem AVM Fritz!Fon C5

Zerkratztes oder beschädigtes Fritz!Fon C5 Cover? Mit dieser bebilderten Anleitung wechselst du das kompatible Ersatz-Frontcover Schritt für Schritt selbst.
Benötigte Teile ansehen Zu den Reparaturschritten

Benötigte Teile

Passende Shop-Teile für diese Reparatur

Externe Werkzeuge & Verbrauchsmaterial

Externe Werkzeuge und Verbrauchsmaterial separat gekennzeichnet
JOREST Feinmechaniker-Set JOREST Feinmechaniker-Set* Optionales Schraubendreher-Set für kleine Gehäuseschrauben. Affiliate iFixit Pro Tech Go iFixit Pro Tech Go* Optionales Reparaturset, wenn du noch kein passendes Werkzeug hast. Affiliate
01

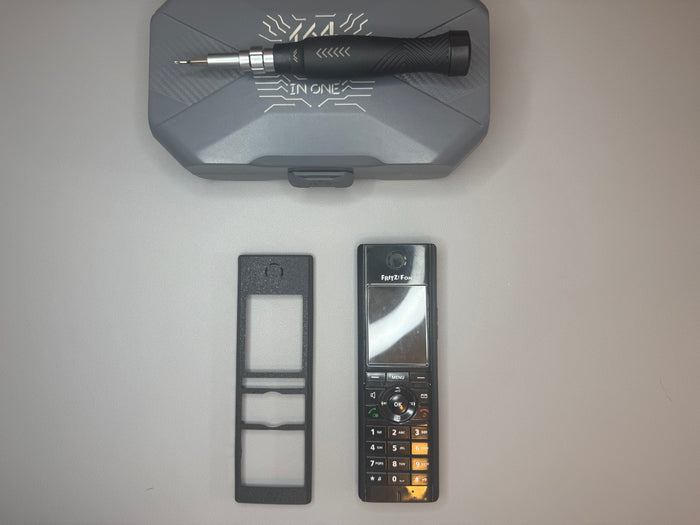

Ersatzteil und Werkzeug bereitlegen

Lege das kompatible Fritz!Fon C5 Frontcover, einen T6-Torx-Schraubendreher und eine saubere Arbeitsfläche bereit. Sortiere kleine Schrauben am besten direkt in einer Schale.

Das Ersatzcover ist kompatibel, aber kein Originalteil von AVM.
02

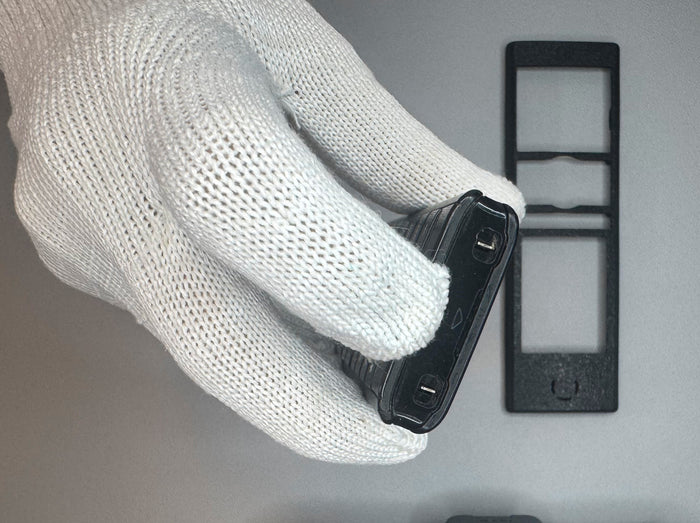

Akkudeckel und Akku entfernen

Trenne das Telefon von der Ladestation. Schiebe den Akkudeckel auf der Rückseite nach unten und nimm anschließend den Akku heraus.

03

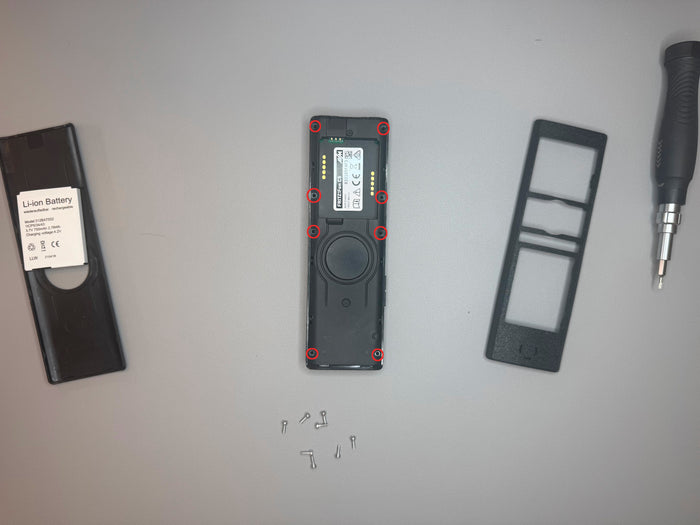

Acht Gehäuseschrauben lösen

Drehe das Fritz!Fon um und löse die acht kleinen Schrauben auf der Rückseite mit dem T6-Torx-Schraubendreher. Lege die Schrauben so ab, dass sie nicht verloren gehen.

Nicht mit Gewalt arbeiten, damit die Schraubenköpfe nicht beschädigt werden.
04

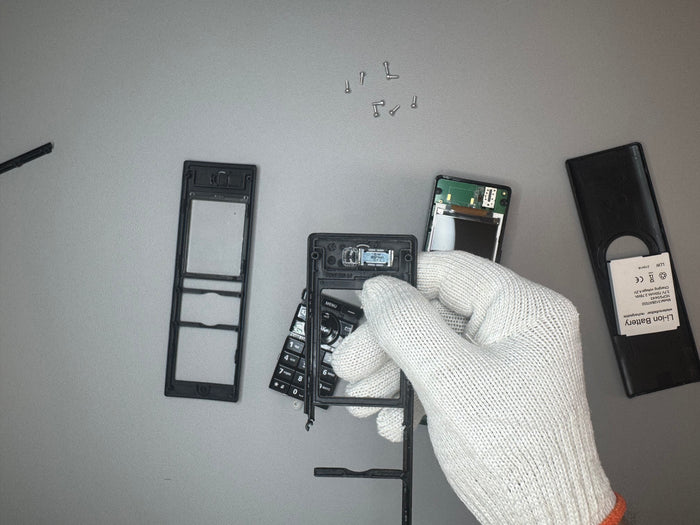

Lautsprecher und Lichtleiter umsetzen

Entnimm den kleinen Lautsprecher und den transparenten Lichtleiter vorsichtig aus dem alten Frontcover. Setze beide Teile passgenau in die vorgesehenen Aussparungen des neuen Covers ein.

Dieser Schritt braucht etwas Fingerspitzengefühl.
05

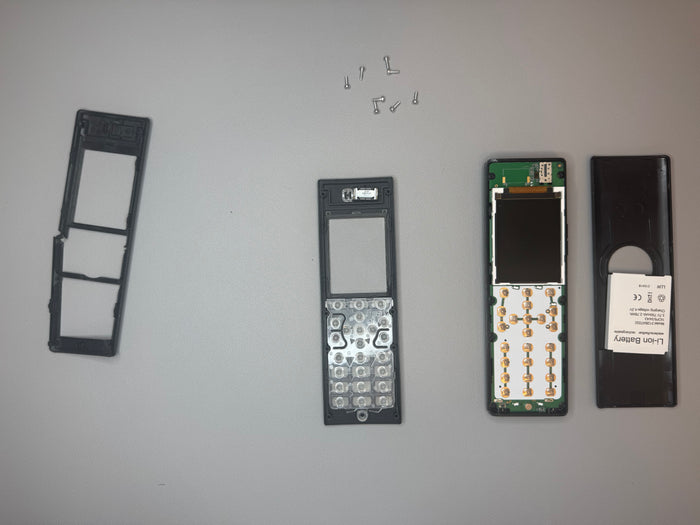

Tastatur und Displayglas ausrichten

Kontrolliere, dass Tastaturmatte und Displayglas sauber im neuen Gehäuse sitzen. Die Tasten sollten flach aufliegen und frei beweglich bleiben.

Staub oder Schmutz vor dem Schließen entfernen.
06

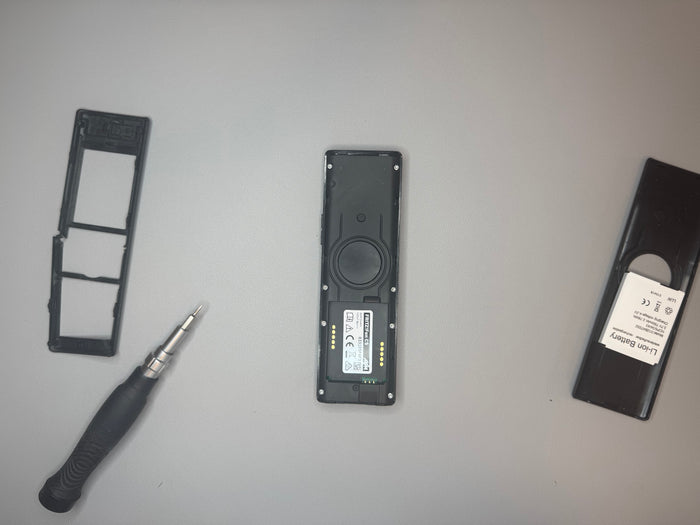

Neues Frontcover montieren

Setze das neue Frontcover vorsichtig auf die Unterschale und prüfe, ob alles bündig sitzt. Ziehe die acht Schrauben über Kreuz und nur leicht handfest an.

Materialbedingt nicht zu fest anziehen.
07

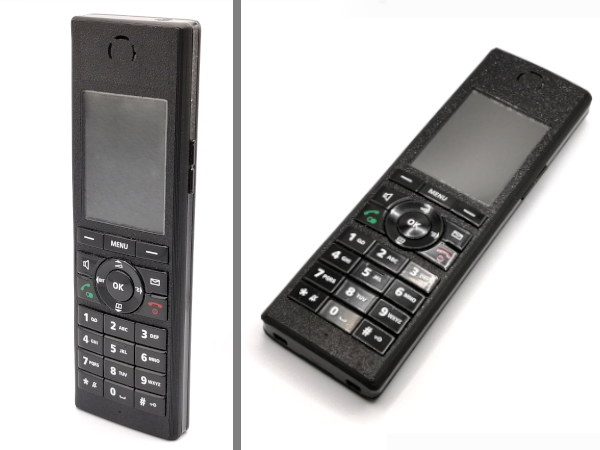

Akku einsetzen und Funktion prüfen

Setze den Akku wieder ein, schließe den Akkudeckel und starte das Fritz!Fon. Prüfe Display, Tastatur und Lautsprecher, bevor du das Telefon wieder normal nutzt.

Wenn eine Taste klemmt, öffne das Cover erneut und kontrolliere die Tastaturmatte.
